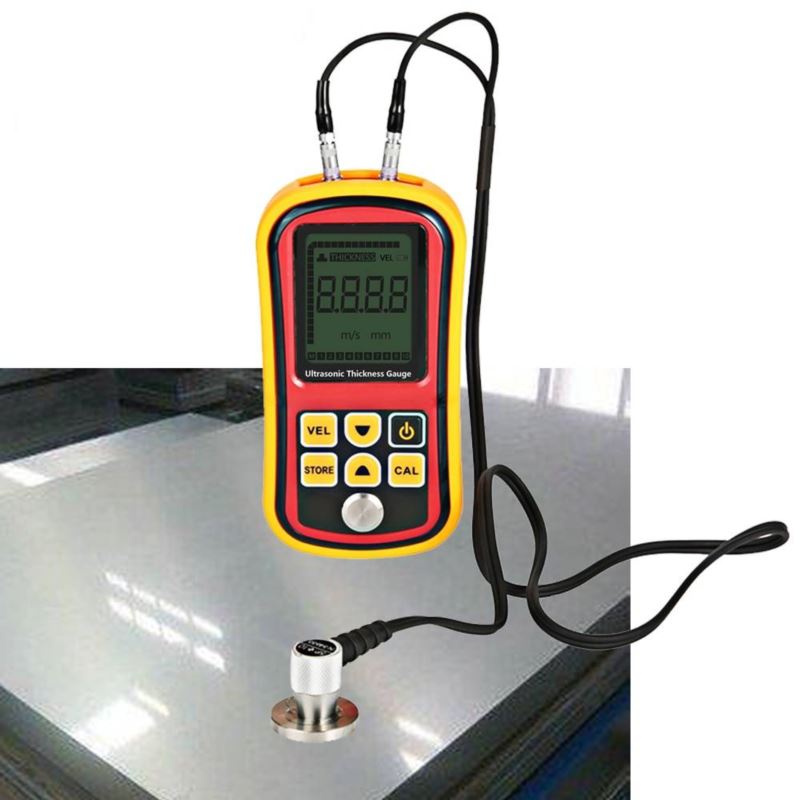

ULTRADŹWIĘKOWY MIERNIK GRUBOŚCI MATERIAŁU Z CZUJNIKIEM

ULTRADŹWIĘKOWY MIERNIK GRUBOŚCI MATERIAŁU Z CZUJNIKIEM

Ultradźwiękowy miernik grubości to praktyczne, poręczne i inteligentne urządzenie, które za pomocą mikroprocesora i ultradźwięków zapewnia szybki i dokładny pomiar grubości materiału.

Działa z większością materiałów przemysłowych, przez co jest szeroko stosowany w różnych precyzyjnych pomiarach w tym sektorze. Jednym z ważnych zastosowań jest monitorowanie grubości podczas prac przy pojemnikach ciśnieniowych.

✅ PRZYKŁADY MATERIAŁÓW, NA KTÓRYCH MOŻNA DOKONAĆ POMIARU

✔️ Metal

✔️ Plastik

✔️ Ceramika

✔️ Szkło

✅ SPECYFIKACJA

• Produkt: Ultradźwiękowy miernik grubości
• Stan: Fabrycznie nowy
• Zakres pomiaru: 1.2 do 220 mm (stal)
• Zakres ultradźwięków: od 1000 do 9999m/s
• Rozdzielczość: ± 1% H + 0.1
• Wymiary urządzenia: 72 x 35 x 145 mm
• Zasilanie: 3x 1,5V AAA (brak w zestawie)
• Kod produktu: 00058C3

✅ GŁÓWNE CECHY URZĄDZENIA

✔️ Wskaźnik statusu sprzężęnia, ikona na wyświetlaczu czy sprzężenie dostało przeprowadzone dokładnie

✔️ Funkcja automatycznego zerowania

✔️ Fukcja zapamiętywania do 10 wyników

✔️ Wskaźnik niskiego poziomu naładowania baterii

✔️ Nieużywane urządzenie automatycznie się wyłączy w celu oszczędzania baterii

✔️ Wskaźnik zachowuje ustawienia nawet po jego wyłączeniu

✔️ Szybka kalibracja zapewniająca wysoką dokładność pomiaru

✔️ Urządzenie nadaje się do pomiaru materiałów, które są dobrymi przewodnikami ultradźwiękowymi np: metal, plastik, ceramika, szkoło itp.

✅ JAK TO DZIAŁA?

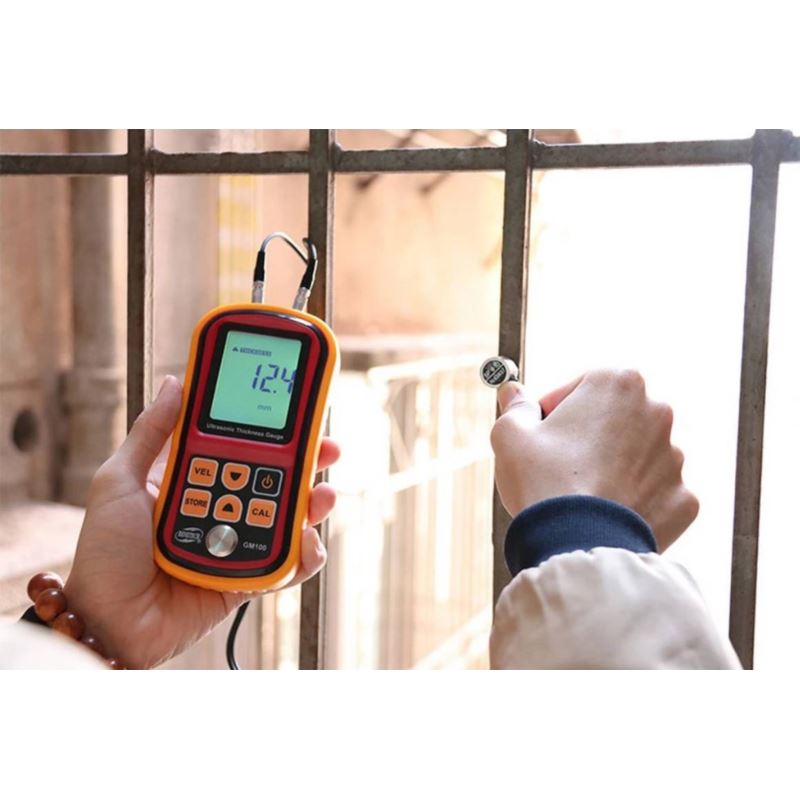

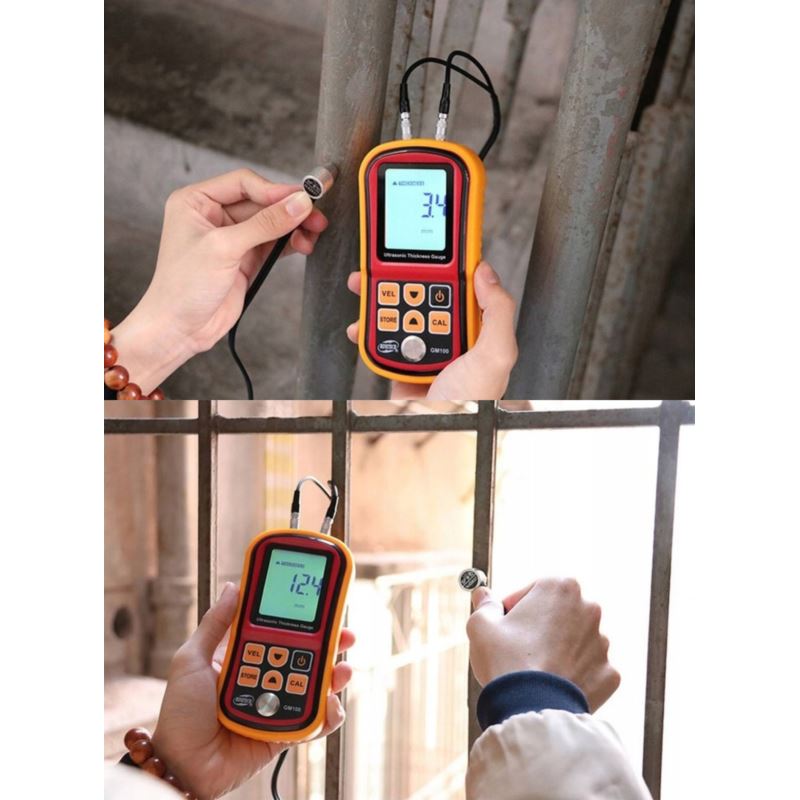

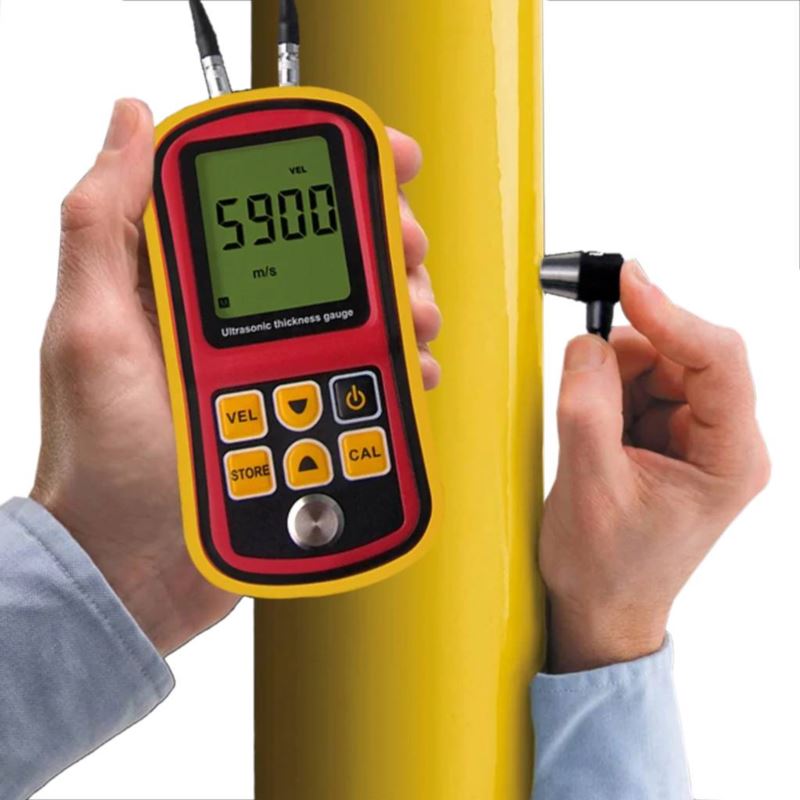

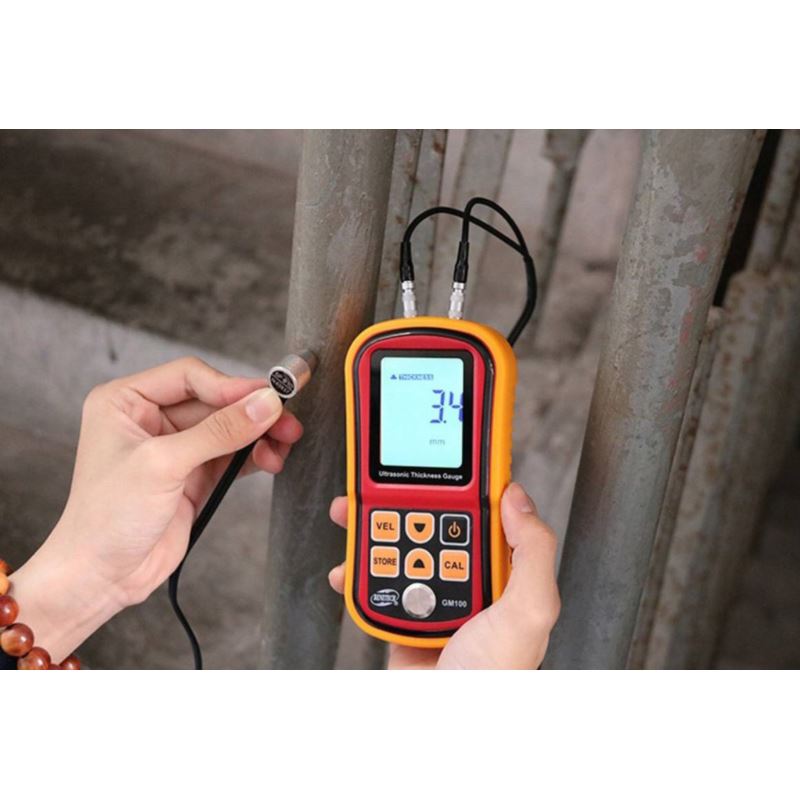

Pomiaru dokonuje się przez rozprowadzenie niewielkiej ilości płynu lub żelu sprzęgającego na fragmencie badanego materiału oraz przyłożenie sondy emitującej ultradźwiękowy sygnał do powierzchni. Płyn służy do przenoszenia fali ultradźwiękowej o wysokiej częstotliwości między sondą a badaną powierzchnią. Grubość materiału określana jest za pomocą czasu odbicia fali.

Dokładny pomiar grubości materiału możliwy jest na jednorodnych materiałach, które nie tłumią fal ultradźwiękowych. Należy pamiętać o tym, by przed dokonaniem pomiaru, usunąć z badanej powierzchni zanieczyszczenia.

Również zbyt chropowata powierzchnia może powodować błędy, dlatego warto przed pomiarem poprawić jej gładkość poprzez np. polerowanie.

Uwaga! Pomiaru nie dokonuje się na materiałach wielowarstwowych i kompozytowych. Uniemożliwiają one swobodne rozchodzenie się fal ultradźwiękowych.

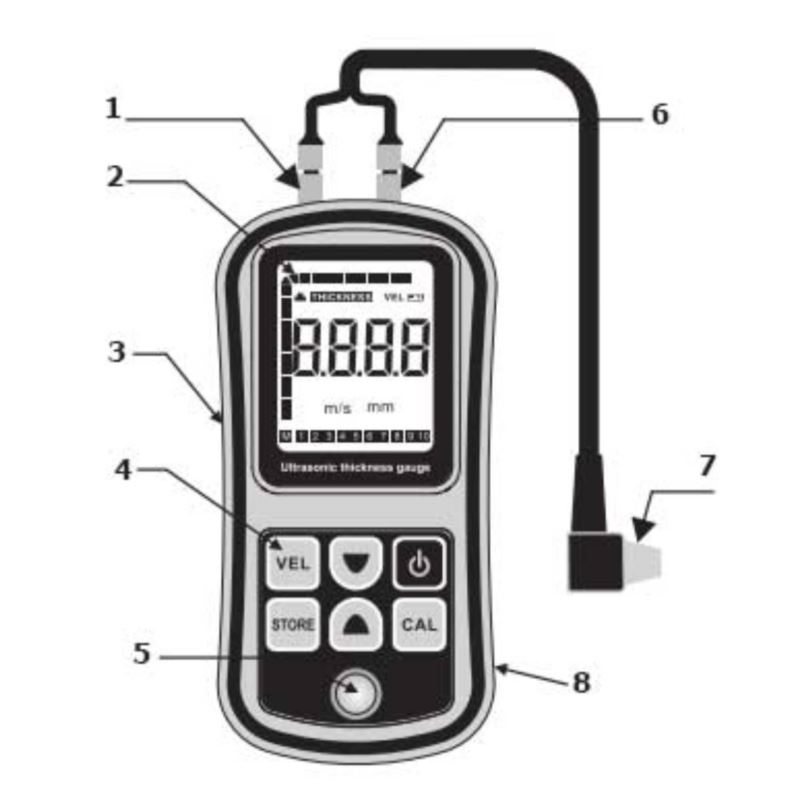

✅ OPIS ELEMENTÓW URZĄDZENIA

1. Gniazdo odbiornika
2. Wyświetlacz LCD
3. Obudowa
4. Klawiatura

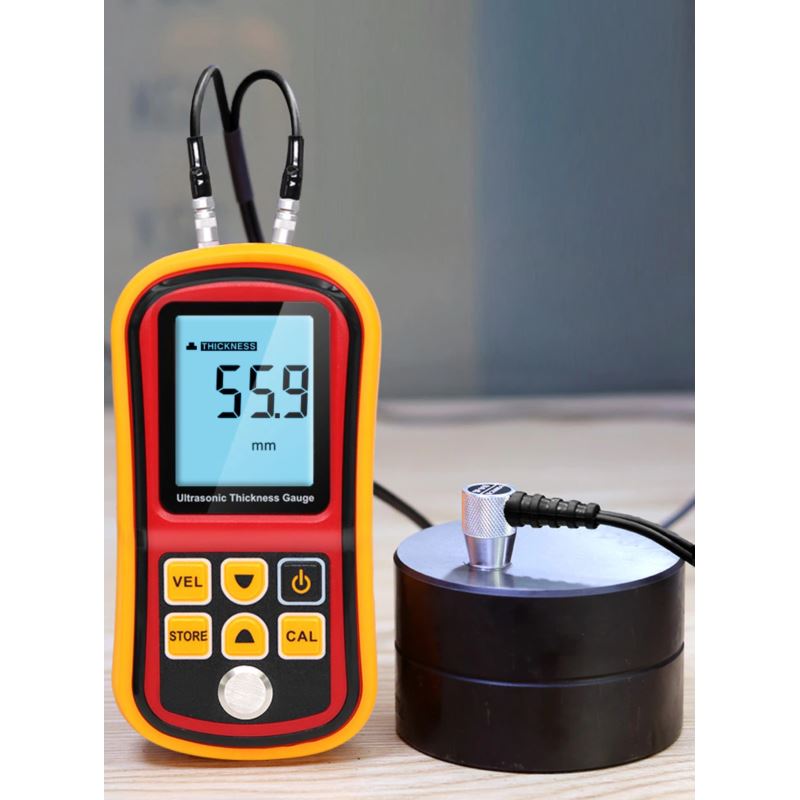

5. Bloczek próbny (kalibracyjny)
6. Gniazdo transmisji
7. Transduktor
8. Komora baterii(tylna obudowa)

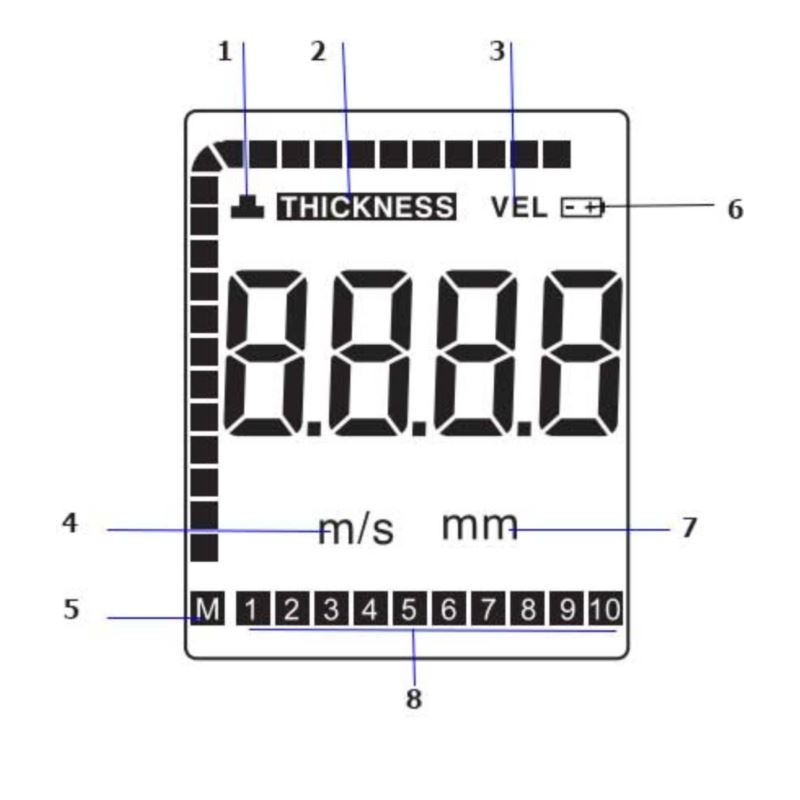

✅ OPIS ELEMENTÓW WYŚWIETLACZA

1. Sprzężenie
2. Grubość
3. Prędkość
4. Jednostka predkości dźwięku (m/s)
5. Przechowywanie wartości
6. Stan baterii
7. Jednostka grubości (mm)
8. Zapamiętywanie wartości pomiaru

✅ W ZESTAWIE OTRZYMUJESZ

• Miernik grubości

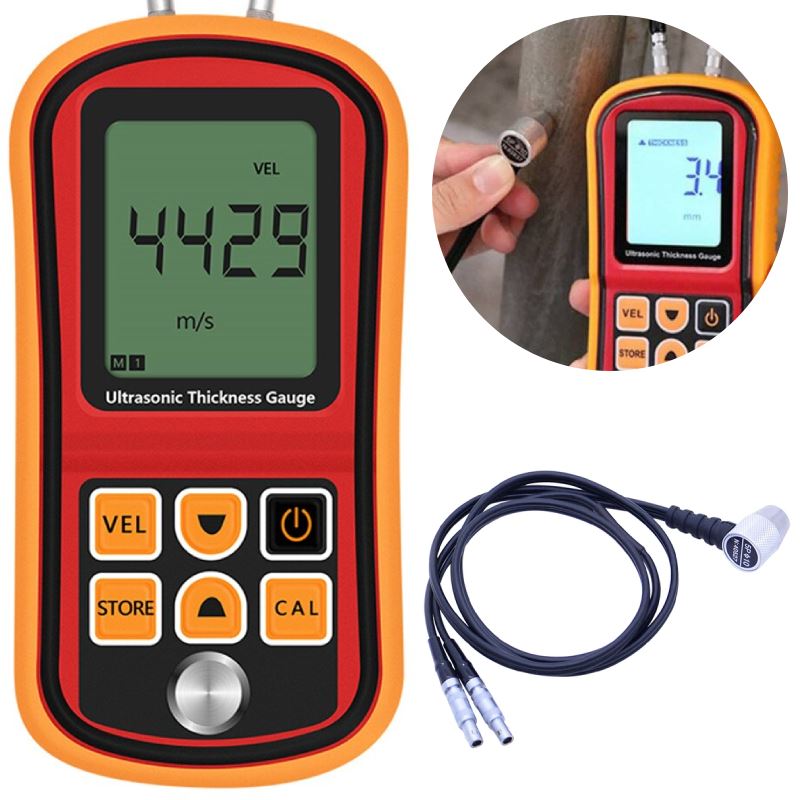

• Czujnik grubości z przewodem
• Etui ochronne
• Przyssawka magnetyczna
